| 「Back plate」に「M3.5*30 screw」を仮留め。なお「Back plate」には3つの穴が用意され、ソケット毎にピッチを変える仕組み |
|
 |
 |
|
| 基板をおこし、プラスチック製の「Stand-off」をスクリューに貫通させる |
|
 |
 |
| 「Stand-off」は“非スカスカ”設計。この状態でも「M3.5*30 screw」が抜け落ちる事はなく、作業がしやすい |
|
| 「INTEL clip」を載せる。こちらにも各ソケット毎に穴が空けられている。ちなみにLGA1155/1156は中央の穴が正解 |
|
 |
 |
| ハンドスクリュータイプの「Nuts」で「INTEL clip」を締め付け固定。これで台座は完成する |
|

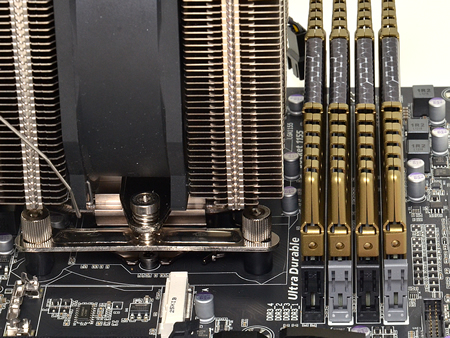

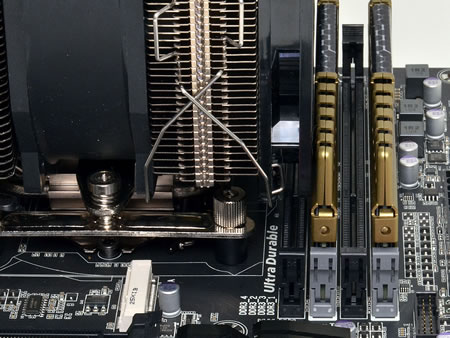

| 冷却ファンを外したヒートシンクをCPUに載せ、「Crossbar」で仕上げの固定を行えば完成。ちなみに「Crossbar」のネジは＋ドライバーを使う |
|
