｜「GZ-LX10HB-900」に各パーツを組み込む

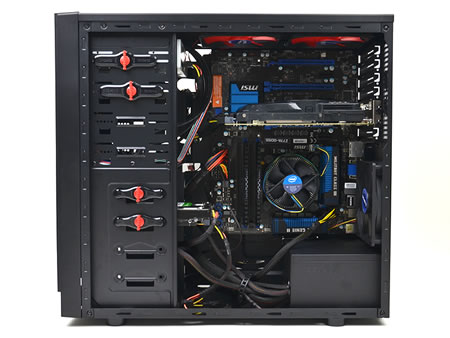

　エントリークラスのPCケースながら、見どころ多い「GZ-LX10HB-900」。ここからは実際に組み込みを行い、PCケースが“PC”の姿に変わることで見えてくるポイントを画像中心に見ていくことにしよう。

■各有効スペースをチェックする

　スタンダードミドルタワーPCケースだけに、広大な内部スペースは無い。しかしミドルレンジの構成パーツを組み合わせるには、十分な収納能力を備えている。広い開口部により、組み込み作業も比較的楽で、工作精度にも別段問題は無かった。

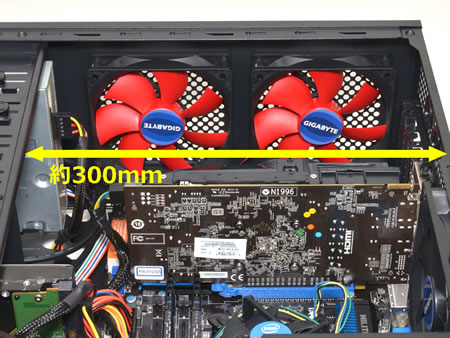

グラフィックスカード有効スペースは、公称値約300mm。組み込みに使用したMSI「R7770 TransThermal OC」（シングルファンモード）の奥行きは220mmだが、ご覧の通りまだまだ余裕がある。仮に延長線上に光学ドライブを搭載させても、コネクタ同士がぶつかり合う事もなさそうだ

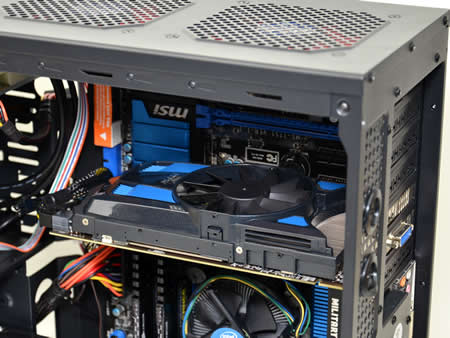

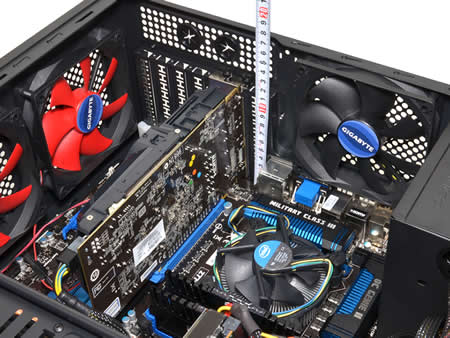

CPUクーラーの有効スペース（高さ）は、実測値で170mm程度。ただしサイドパネルには25mm厚の120mmファンが搭載されていることから、高さ150mmクラスのサイドフロー型CPUクーラーは厳しい。どうしても搭載させたい場合は、サイドパネルの冷却ファンを取り外す必要がある

■ドライブを固定してみる

　5.25インチベイに光学ドライブを1基、3.5インチシャドウベイにHDDを1基、さらに2.5インチシャドウベイにSSDを1基搭載してみる。ドライブベイセッションで触れたが、やはりツールフリー機構はやや扱いにくいものの、固定してしまえばガタつくこともなく、不安はなかった。また充実したケーブルマネジメント機構により、接続したケーブル類は自由自在に取り回す事ができる。

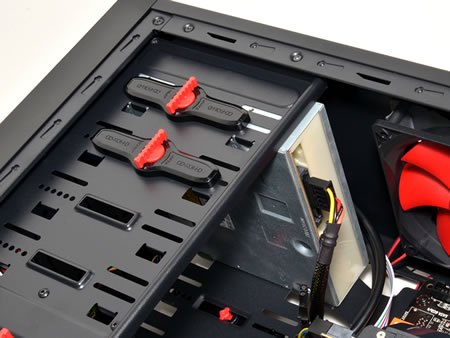

5.25インチ光学ドライブを最上段にセット。トップ120mmファンとの距離がやや近く感じるが、問題はない

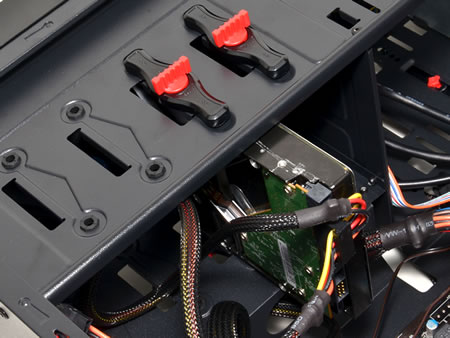

3.5インチHDDをツールフリー機構を使って固定。ネジ穴の関係上、HDDが随分とマザーボード側にはみ出す格好。とは言えこちらも“何か”に干渉する事はない

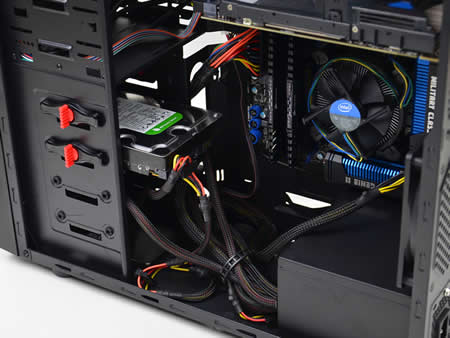

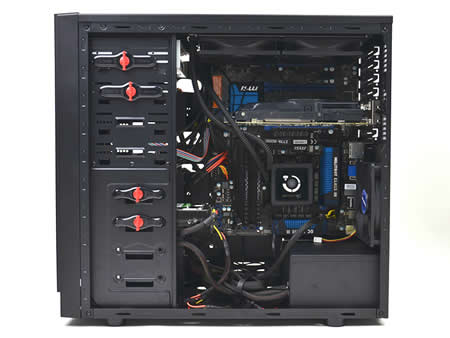

標準的パーツ構成で組み上げても、ケーブル類はこの有様。せっかくのケーブルマネジメント機構は有効活用したい

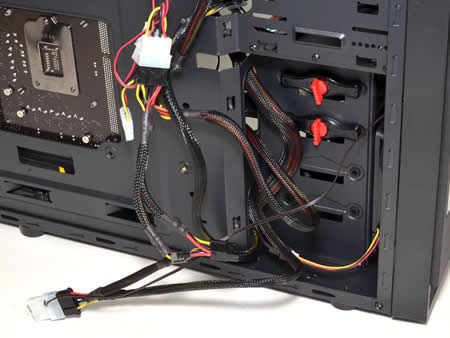

プラグインタイプの電源ユニットをチョイスすれば、底面はもう少しスッキリするはず。なおこの時点でSATAケーブルは未接続なので、この状態からあと3本のケーブルが内部を這う事になる

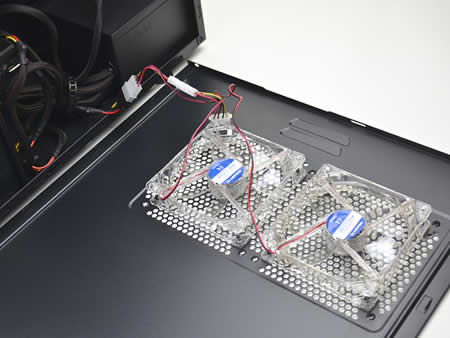

サイドパネルの120mmファン×2基も忘れずに接続しておこう。サイドパネルを閉めた状態で、ケーブルがファンに巻き込まれないようにチェックを忘れずに

｜せっかくなのでオールインワン水冷キットを組み込んでみる

　メンテナンスフリーの水冷ユニットが市民権を得た事で、導入を検討する人は少なくない。さらに「GZ-LX10HB-900」では、トップ部に2基の120mm口径ファンが搭載されている。となれば、やはり240mmタイプのラジエターを採用する水冷ユニットに感心が行くだろう。そこで今回は編集部所有のCORSAIR「CWCH100」を使い、搭載スペースを最大限に活用してみることにした。

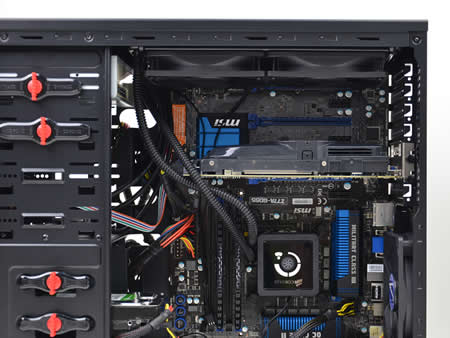

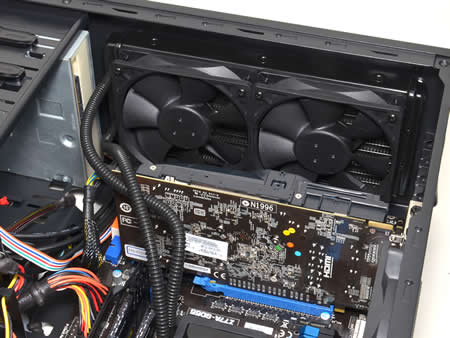

オールインワン水冷では貴重な240mmラジエターを採用するCORSAIR「CWCH100」を装着する之図。見た目は非常にカッコイイではないか

■「CWCH100」搭載で起こった想定外

　一見、非常にスマートな状態で装着されているかに見える「CWCH100」だが、実はマイナートラブルに出くわした。
　そももそマザーボードを逆さまに搭載する「倒立型」は、トップ面のラジエターからCPUソケットまでの距離が若干長くなってしまう。これにより、低透過率カスタムプラスチック製ウォーターチューブ（長さ320mm）の長さが非常にタイトで、やや取り回しに難がある。「CWCH100」自体が、「倒立型」を想定していない事から仕方がないが、装着には注意が必要だ。

ウォーターチューブは自由があまり利かないため、このままでは光学ドライブにケーブルを挿す事ができない。苦肉の策としては、最上段の5.25インチベイは諦めるしかない

　さらに240mmラジエターとトップ部の120mmファン×2基のネジ穴が合わないこと。これは完全に油断していた事象で、120mmファン2基が並んでいる事から、どれも同じネジピッチだと思い込んでいたのだ。お恥ずかしい限りだが、「GZ-LX10HB-900」トップ部の120mmファンは、微妙に両者の間隔が開いており、「CWCH100」のラジエターを固定するには、左右いずれかの4点ネジ留め（通常8点ネジ留め）にするしかない。駆動部品を2つ有するだけに、経年変化による共振などが懸念されるが、どうしても搭載させたい場合は、ネジの緩みなどメンテナンス事項が増える事になる。
