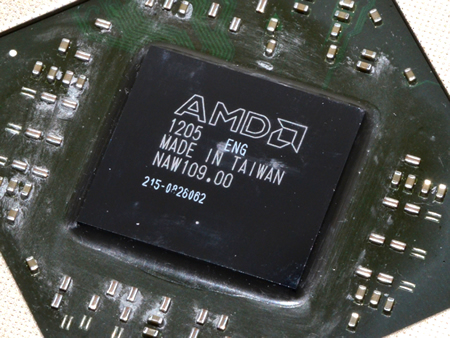

| GPUチップRadeon HD 7850。刻印を確認すると台湾製であることがわかる |
|
 |

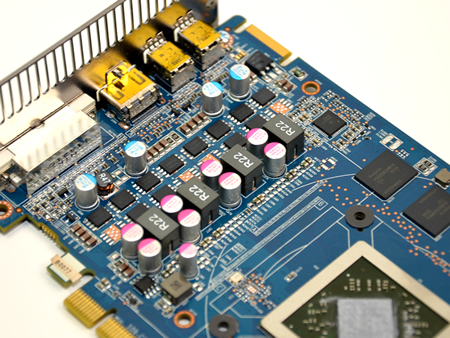

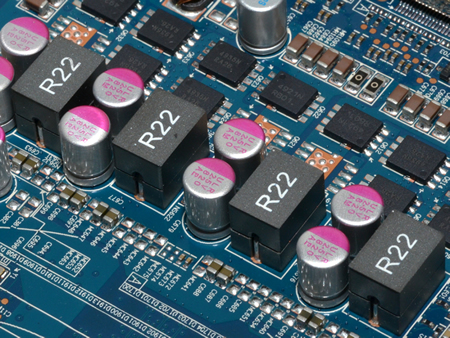

| GPU電源周りの固体コンデンサはX-CON製ULRシリーズ。1フェーズあたり2基搭載される |
|
 |
 |
| メモリには容量256MB、動作クロック1,250MHzのHynix製GDDR5「H5GQ2H24MFR-T2C」を8枚搭載する |
|
| 電源コントローラは2〜4フェーズに対応するOn Semiconductor製「NCP5395T」 |
|
 |
 |
| U-NIKC Semiconductor製MOSFET「PD1503YVS」 |
|
| On conductor製電源レギュレータ「78M05G」 |
|
 |
 |
| 電源周りのMOSFETにはOn conductor製「4921N」と「4935N」を搭載 |
|

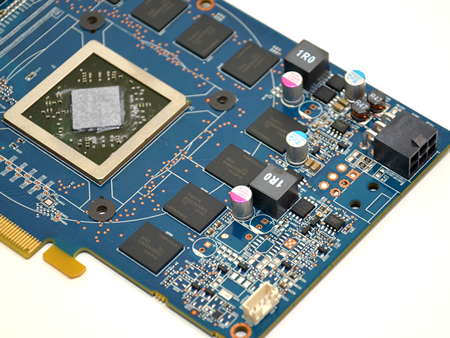

| メモリ電源部のチョークコイル。インダクタンスは1μH |
|
 |
 |
|
| PCI-Express端子の上に配置されているチョークコイル。インダクタンスは2.2μH |
|
