エルミタ的速攻撮って出しレビュー Vol.100　正統進化を果たしたMSI最上位マザーボード「Z68A-GD80（G3）」の実力

　「エルミタ的速攻撮って出しレビュー」

　Home >エルミタ的速攻撮って出しレビュー Vol.100　正統進化を果たしたMSI最上位マザーボード「Z68A-GD80（G3）」の実力

｜MSI独自のマザーボードコンポーネント品質規格
｜「ミリタリークラス2」

「ミリタリークラス2」の3つのキーワード「Hi-c CAP」、「スーパーフェライトチョーク」、「アルミ固体電解コンデンサ」

　MSIのマザーボードを紹介する上で「ミリタリークラス2」についての説明を外すことはできないだろう。
　「ミリタリークラス2」はマザーボードやグラフィックスカードに対するMSI独自の品質規格で、「Hi-c CAP」、「スーパーフェライトチョーク」、「アルミ固体電解コンデンサ」といった品質の高いコンポーネントを採用することで、定格時の安定動作のみならず、オーバークロック時の安定動作とオーバークロック耐性の向上を実現している。
　当然のことながらオーバークロック運用も想定されている「Z68A-GD80（G3）」は「ミリタリークラス2」に対応しており、これらの高品質なコンポーネントがマザーボードの各所に惜しみなく使用されている。以下に各コンポーネントについての特徴を簡単に説明しておこう。

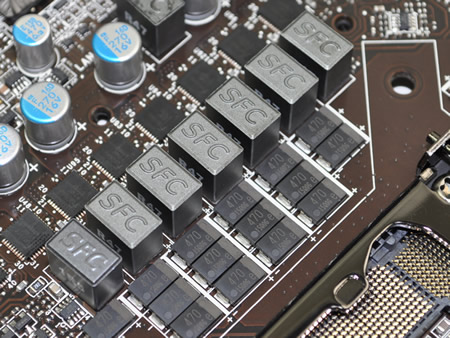

マザーボードで特に重要なCPU周りには「Hi-c CAP」と「スーパーフェライトチョーク」が大量に使用されている

コンデンサは長寿命で液漏れの心配がない「アルミ固体電解コンデンサ」が使用されている

■高い放熱性と圧倒的な耐久性を誇る「Hi-c CAP」

　「Hi-c CAP」はコアに希少金属であるタンタルを使用したコンデンサ。一般的なコンデンサに比べて価格は高価だが、「アルミ固体電解コンデンサ」の8倍という高い耐久性を誇る。さらに、小型化が可能でリーク電流が少ないため発熱が少ないのも特徴だ。

■エネルギー損失の少ない「スーパーフェライトチョーク」

　「スーパーフェライトチョーク」は従来のチョークコイルに比べて効率が高く、負荷の高い状態では30%以上多くの電源が供給できるようになる。これにより定格運用時だけでなく、PCのオーバークロック耐性と安定性の向上も期待できる。

■長寿命で液漏れの心配のない「アルミ固体電解コンデンサ」

　最近では多くのメーカーで採用が進む「アルミ固体電解コンデンサ」。アルミ電解コンデンサより電力効率が高いため、発熱が少なく、さらに破裂や液漏れの心配がない。

｜「Z68A-GD80（G3）」の細部をチェックする（1）

　少々前置きが長くなったが、ここからは画像にて「Z68A-GD80（G3）」をチェックしつつ、MSIのマザーボードに対するこだわりを確認していくことにしよう。

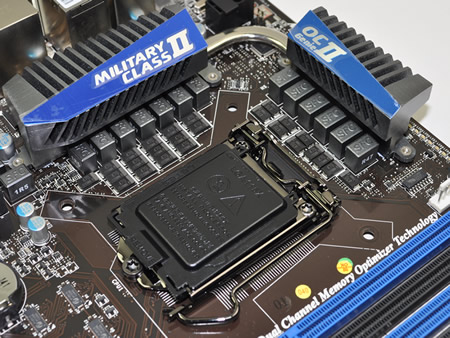

■CPUソケット周辺をチェック
