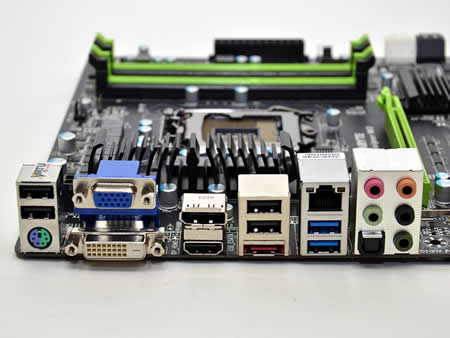

■バックパネル部をチェック
バックパネルにはD-Sub、DVI-D、HDMI、DisplayPortの4種類のディスプレイ出力を搭載。インターフェイスはギガビットLAN×1、オーディオ端子×5、光オーディオ端子×1、USB3.0ポート×2、USB2.0ポート×4、PS2ポート×1、eSATA×1を装備する

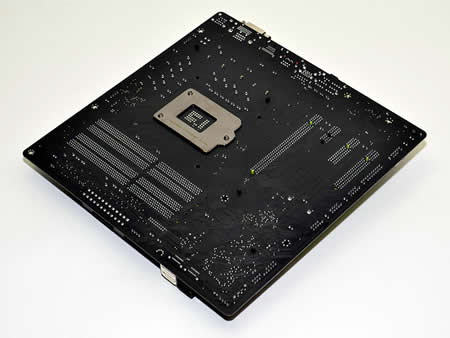

■基板裏面をチェック
MicroATXのコンパクトマザーながら、基板裏面には特にパーツが配置されず、すっきりとした構成


■基板上のパーツやチップをチェックする
オンラインゲームで重要となるネットワークコントローラには、安定性に定評のあるIntel「82579V」を採用
I/OコントローラITE「IT8728F」
BIOS ROMは容量64MbitのMacronix「25L6406E」。なおDual UEFIに対応するため2基搭載する
デジタルPWMコントローラ「IOR3567」
デジタルPWMコントローラ「IOR3598」
HDMIやDVI用出力チップAsmedia「ASM1442」
PCI-ExpressレーンスイッチチップAsmedia「ASM1480」。もちろんPCI-Express3.0をサポートする
Advanced Analog Circuits製可変3端子レギュレータ「AZ1117H-ADJ」
メモリスロット脇に配置されていたMOSFET
SATAポート下に配置されたMOSFET、NIKOS「P2003ED」
PCI-Expressスロットの間にはNIKOS製リニアレギュレータ「L1085DG」を搭載
CPU周りも含め、アルミコンデンサはすべて固体コンデンサが採用されている
