｜最高峰を謳うMSIオリジナルVGAクーラー「Twin Frozr IV」

　実際に動作をさせての検証を行う前に、MSIオリジナルVGAクーラーの自信作「Twin Frozr IV」にフォーカスし、解説をしておこう。

　冒頭でも触れたように、「Twin Frozr IV」はMSIが積極的に導入するオリジナルVGAクーラーの4代目にあたる最新モデル。PCBからはみ出さんばかりの大口径デュアルファンを備えたその容姿は存在感抜群。各グラフィックスカードベンダーが投入するオリジナルVGAクーラーに比べても現時点最強クラスの製品である事は容易に想像ができる。

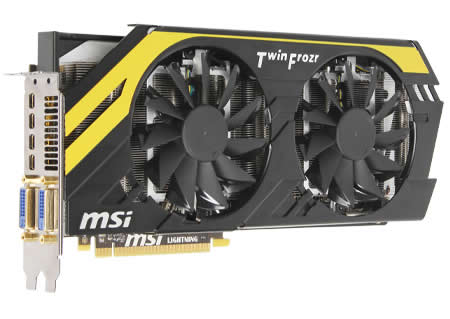

「R7970 Lightning」に搭載されたMSIオリジナルVGAクーラーの4代目「Twin Frozr IV」

「R7870 Twin Frozr III OC」に搭載された3代目「Twin Frozr III」

「R6950 Twin Frozr II OC」に搭載された2代目「Twin Frozr II」

「R6570 Twin Frozr Mini 1G」に搭載された「Twin Frozr Mini」は、そのデザインから「Twin Frozr II」の小型版といえる

「R6670 Twin Frozr SE V2」に搭載された「Twin Frozr SE」

「N260GTX Twin Frozr」に搭載された初代「Twin Frozr」

　歴代「Twin Frozr」シリーズ、その一部を紐解くと、いずれも共通して冷却ファンを2基搭載し、GPUやメモリだけでなく熱源となる電源コンポーネント周辺まで冷却させようという明確な意図が見て取れる。
　これまでのテストから、近頃のハイエンドグラフィックスカードはGPUのみならず強化された電源周りの発熱が無視できないレベルに達している製品が多い。電源コンポーネントの特性上、ヒートシンクを用いた冷却は難しく、ここはやはりエアフローに頼るしかない。その意味においても、「Twin Frozr」シリーズのようにデュアルファン仕様のVGAクーラーはハイエンドグラフィックスカードのマストアイテムとみていいだろう。
　バリエーションモデルを挟みながら改良を重ねる「Twin Frozr」シリーズは、これからも進化し続けていくはずだ。

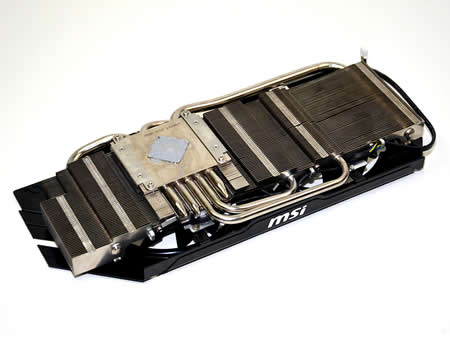

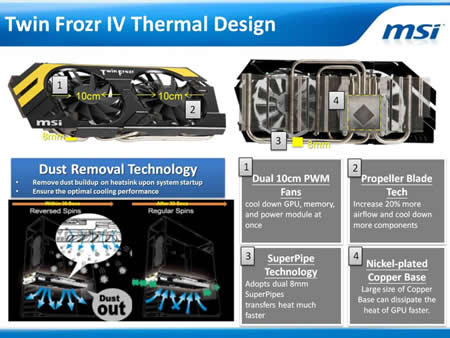

「Twin Frozr IV」は100mm口径のPWMデュアルファンを装備し、負荷状況によって適切な回転数に制御されている。またヒートパイプはφ8mmで、受熱ベース部は銅ベースのニッケルメッキプレートが採用されている

｜「Twin Frozr IV」騒音値とヒートシンク温度計測

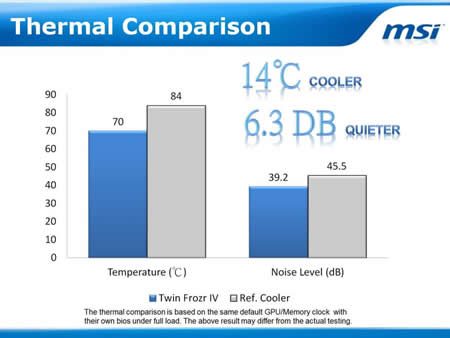

「Twin Frozr IV」とリファレンスクーラーの比較。冷却性能はリファレンス比－14℃、騒音値で－6.3dBA静音化を実現する

　テストを行う前に、「Twin Frozr IV」の冷却性能をチェックしてみる。ここでは敢えてGPU温度ではなく、アイドル時と「3DMark11 Version 1.0.3」実行時の高負荷状態でそれぞれヒートシンク温度を計測。加えて騒音値も計測してみたい。

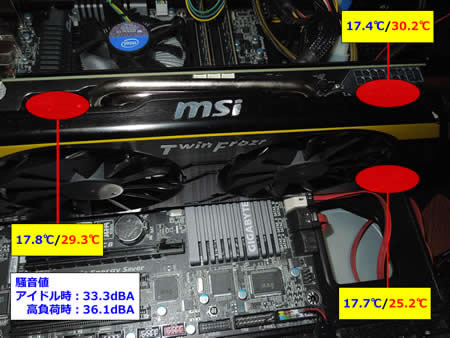

ヒートシンクポイント別温度計測（左：アイドル時/右高負荷時）
※非接触型温度計にて計測

　ヒートシンク3箇所の温度計測はアイドル時17.4～17.8℃で大きな差はないものの、高負荷時は25.2～30.2℃とばらつく。最大はメモリ用2フェーズ、VDDCI（PCI Express電源）電源回路付近で、ほぼ想像通りの結果だった。なお計測時の室内温度は15.3℃だが、この程度のヒートシンク温度であれば、もちろん問題はなく十分冷却されているといえるだろう。
　騒音値についてはアイドル時33.3dBAは静音動作だが、高負荷時36.1dBAは少々音が目立つ。100mm口径でインペラも大きく、ある程度の風切り音は覚悟の上といったところだろうか。
