エルミタ的速攻撮って出しレビュー Vol.716

世界初の7nmプロセス採用ゲーミンググラフィックス、AMD「Radeon VII」検証

2019.02.07 更新

文:エルミタージュ秋葉原編集部 池西 樹

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket

3基のファンとベイパーチャンバーを採用するリファレンスクーラー

Radeonvii_18_1024x768aa
3連ファンクーラーを基板から取り外し、その構造をチェックしていく

「Radeon VII」の概要を把握したところで、ここからは評価サンプルを分解して、トリプルファンを搭載するリファレンスクーラーの構造を確認していこう。冷却ファンはブラウンの半透明インペラを備えた75mm口径で、ヒートシンクの受熱部分には、銅製の大型ベイパーチャンバーベースを採用。さらにヒートシンクの最下段には、基板のたわみを防止し、電源回路の放熱をサポートするメタルフレームを搭載する。なおリファレンスモデルの外観については、先日お届けしたファーストインプレッションを参照いただきたい。

Radeonvii_19_1024x768aa
リファレンスクーラーの最下段には、ブラックに塗装されたメタルプレートを搭載
Radeonvii_903_1024x768a Radeonvii_904_1024x768a

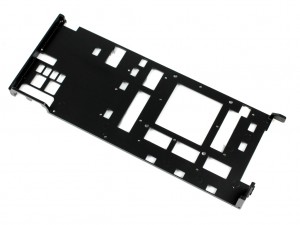

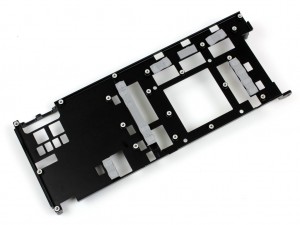

コンデンサや電源コネクタなど、基板上のコンポーネントと干渉しないようデザインされたメタルプレート。MOSFETと接触する部分には、熱伝導シートが貼り付けられていた
Radeonvii_905_1024x768a
Radeonvii_906_1024x768a Radeonvii_908_1024x768a

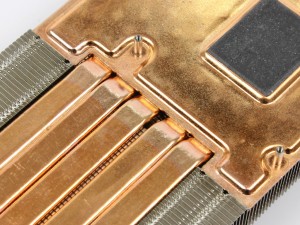

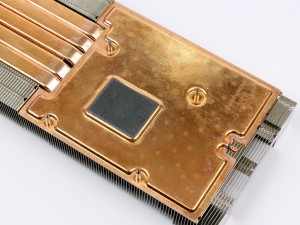

ヒートシンクのほぼ半分を専有する大型のベイパーチャンバーベースには、フラット形状の5本の銅製ヒートパイプが接続
Radeonvii_907_1024x768a

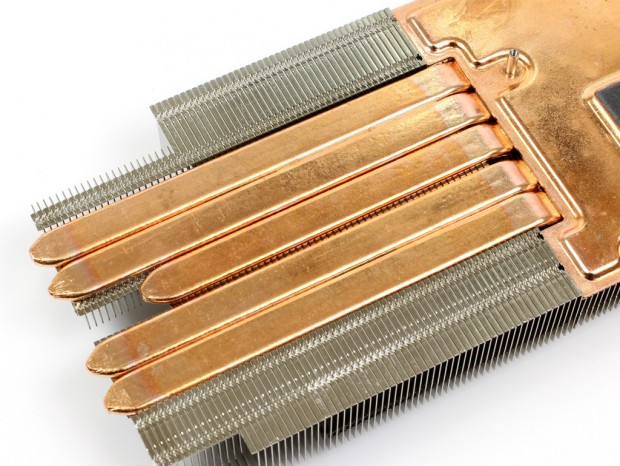

ヒートシンク全体に熱を拡散するため、銅製ヒートパイプは先端まで伸びている
Radeonvii_909_1024x768

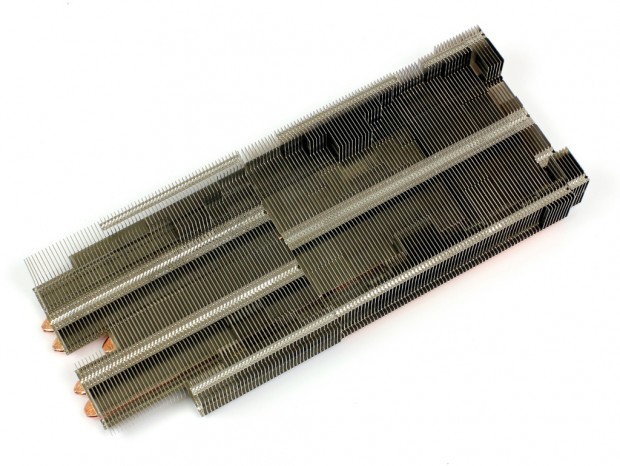

クーラーの厚さを2スロットに収めるため、3基の冷却ファンはアルミニウムフィンの内部に埋め込まれる形で実装
Radeonvii_911_1024x768
3基のファンは、いずれもアルミニウム製のカバー側に取り付けられていた
Radeonvii_913_1024x768
冷却ファンは、FirstDo Investment Enterprise Co., Ltd.の75mm口径「FD8015H12S」を採用する
Radeonvii_914_1024x768 Radeonvii_915_1024x768

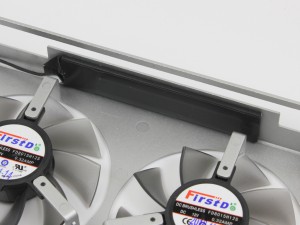

キューブ型の「R」ロゴ(左)と「RADEON」(右)の文字にはLEDを内蔵
