サイズ「大手裏剣参」の冷却性能をチェック

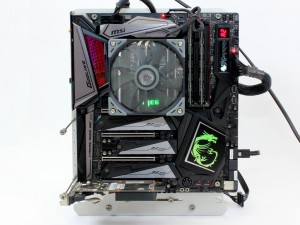

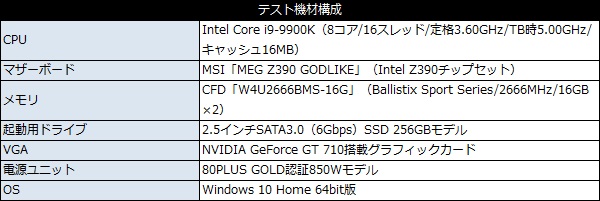

ここからはサイズ「大手裏剣参」を実際のPCに組み込んで、冷却機器としての実力を確認していこう。検証用のCPUには、Coffee Lake Refreshの最上位モデルCore i9-9900Kを用意。ヒートパイプの向きは、ベンチマーク台を縦置きにして、下向きと上向きの2種類で検証を実施した。またストレステストは「OCCT 4.5.1」、CPUの温度およびファンの回転数の測定は「HWiNFO64 v6.00」を使用し、アイドル時は起動直後10分間放置した際の数値、高負荷時は「OCCT 4.5.1:CPU:OCCT」を動作させ、30分経過した際の数値をそれぞれ採用している。

daisyuriken3_901_1024x768 daisyuriken3_902_1024x768
daisyuriken3_001_testSpec_600x321
daisyuriken3_101_cpuz_403x402 daisyuriken3_102_cpuz_403x402
Core i9-9900Kの「CPU-Z 1.87.0」の結果。アイドル時は800MHz、シングルコア処理時は最高5.00GHzまでクロックが上昇する
daisyuriken3_103_hw_721x744 daisyuriken3_104_hw_721x744

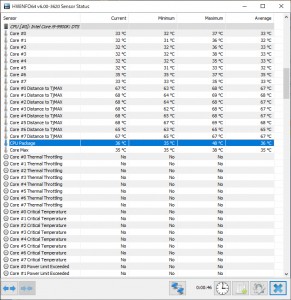

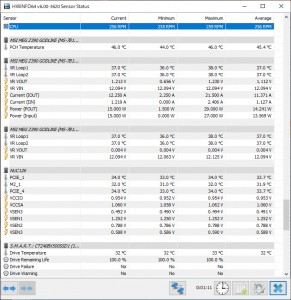

8つのコアで温度にばらつきがあるため、今回は「CPU Package」の温度を採用 ファンの回転数も「HWiNFO64 v6.00」で計測を行った

CPU温度計測

daisyuriken3_001_Temp_620x320
daisyuriken3_002_watt_620x320

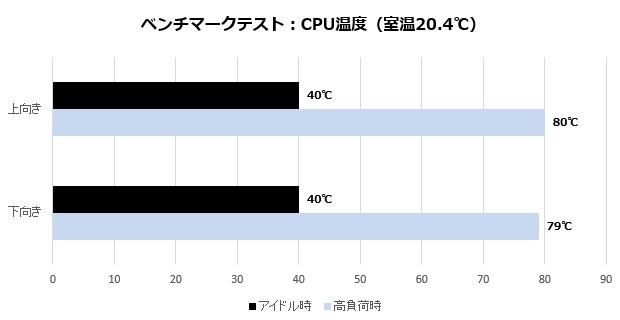

まずアイドル時の温度を確認すると40℃前後で、冷却性能は完全に飽和している。また高負荷時の温度はおおむね80℃前後、突発的に温度が上がるスパイク値も86℃が最高だった。ちなみに「HWiNFO64 v6.00」のログを確認したところ、ストレステスト中は4コア以上の最高クロック4.70GHzを維持しており、サーマルスロットリングと思われる症状は一切発生していなかった。8コア/16スレッドになり、CPUのみの負荷テストでも220Wを超える電力を消費するCore i9-9900Kだが、「大手裏剣参」なら冷却性能に問題はない。

daisyuriken3_201_cpuz_403x402 daisyuriken3_202_cpuz_403x402

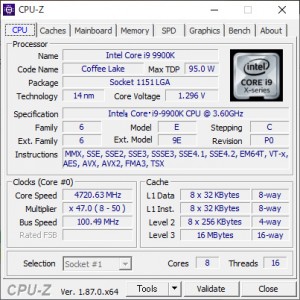

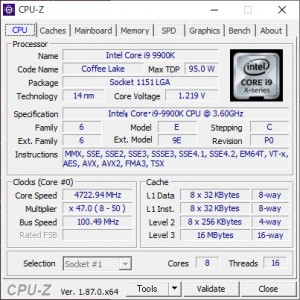

下向き(左)、上向き(右)とも「OCCT 4.5.1:CPU:OCCT」実行中のクロックは4.70GHzを維持できていた

そして下向き、上向きの温度を比較するとアイドル時は全く同じ。高負荷時もその差は1℃しかなく誤差の範囲に収まった。前述の通り「大手裏剣参」は、ヒートパイプの向きについて厳密に気にする必要はなく、使用するメモリや、周辺コンポーネントの冷却によって選択すればいいだろう。

daisyuriken3_203_640x480 daisyuriken3_204_640x480

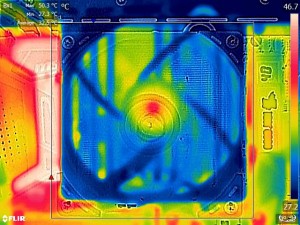

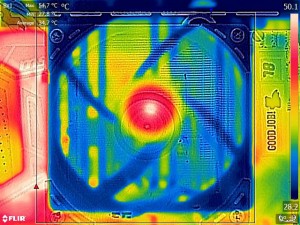

下向き/アイドル時(正面)のサーモグラフィー結果 下向き/高負荷時(正面)のサーモグラフィー結果
daisyuriken3_205_640x480 daisyuriken3_206_640x480

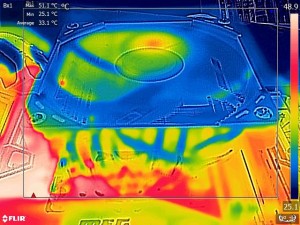

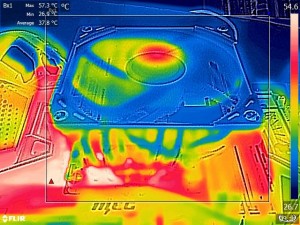

下向き/アイドル時(下側)のサーモグラフィー結果 下向き/高負荷時(下側)のサーモグラフィー結果
daisyuriken3_207_640x480 daisyuriken3_208_640x480

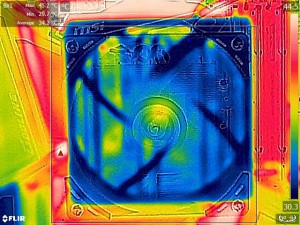

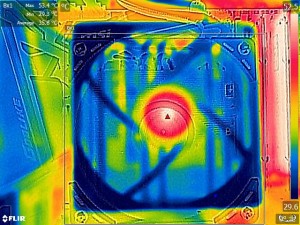

上向き/アイドル時(正面)のサーモグラフィー結果 上向き/高負荷時(正面)のサーモグラフィー結果
daisyuriken3_209_640x480 daisyuriken3_210_640x480

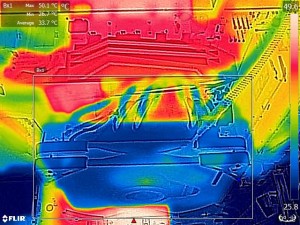

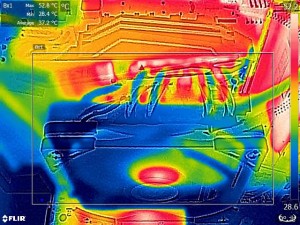

上向き/アイドル時(上側)のサーモグラフィー結果 上向き/高負荷時(上側)のサーモグラフィー結果

またサーモグラフィーの結果を確認すると、いずれも高負荷時にはヒートパイプやその周辺の温度が上昇している。このことから、向きに関係なく受熱ベースで吸収した熱はヒートパイプを伝って、効率よくヒートシンクへと拡散できているようだ。

冷却ファン回転数計測

daisyuriken3_003_rpm_620x320

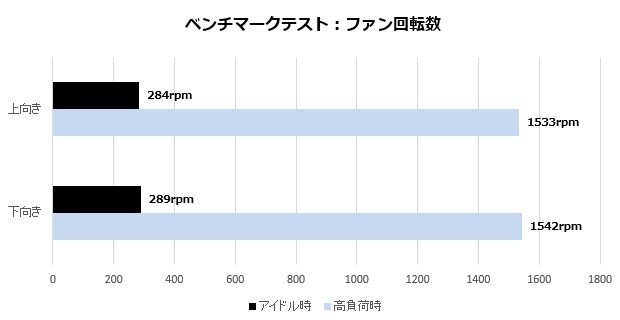

続いてファンの回転数をチェックしていこう。消費電力が40W弱に抑えられるアイドル時は、ファンの公称最低回転数を若干下回る290rpmの超低速回転で動作する。ただし、高負荷時は、公称最高回転数の約85%となる1,500rpm前半で推移しており、冷却性能としてはかなり限界に近いことがわかる。

また下向きと上向きのスコアを確認すると、回転数に大きな違いは出なかった。CPUの温度、ファンの回転数とも差が無いことから、やはり「大手裏剣参」は、ヒートパイプの向きの影響をほとんど受けないCPUクーラーである事がわかる。

騒音値計測

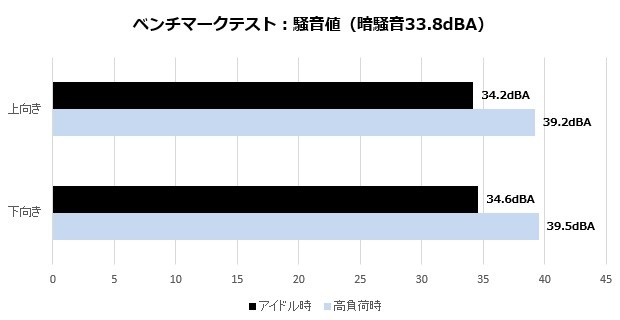

テストセッションの最後は、ファンから30cmの位置に設置したデジタル騒音計を使い、騒音値を測定してみることにしよう。

daisyuriken3_004_noise_620x320

290rpm前後で推移するアイドル時は、暗騒音から1dBA未満の差しかなく、ファンレスとほとんど変わらないレベル。PCケースや電源ユニットにファンを搭載していた場合は、間違いなくそちらの方が気になるだろう。また高負荷時でも騒音値は40dBAを超えることはなく、リテールクーラーを使っていてファンのノイズが気になっているなら、「大手裏剣参」の導入によって、冷却性能だけでなく静音性の向上も大いに期待できる。
