エルミタ的一点突破 Vol.49

ロープロファイルクーラーの決定版、サイズ「大手裏剣参」検証

2019.02.04 更新

文:エルミタージュ秋葉原編集部 松枝 清顕/池西 樹(テストセッション)

  • rss
  • Twitter
  • Facebook
  • google+
  • hatena
  • pocket

搭載ファンは17mm厚「KAZE FLEX120 SLIM」

マウントされる冷却ファンは、120mm口径で17mm厚の「KAZE FLEX120 SLIM」だ。軸受けにはFluid Dynamic Bearing(FDB)が採用され、高寿命かつ静寂性に優れた特性を持ち合わせる。スペックは回転数300(±200rpm)~1,800rpm(±10%)のPWMに対応。騒音値は2.7~30.4dBAで、風量8.28~50.79CFM、静圧2.26~13.24Pa/0.23~1.35mmH2Oとされる。

big3_09_1024x768

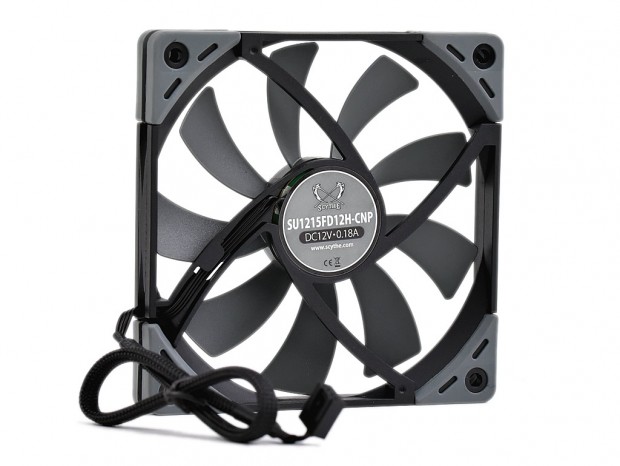

標準装備の「KAZE FLEX120 SLIM」(型番:SU1215FD12H-CNP」(DC12V/0.18A)。4pinコネクタを備えるケーブル長は実測で約300mmだった

インペラは9枚で、薄型ファン特有の薄型軽量羽を使用。四隅には振動吸収ラバーパッドを装着した。なおヒートシンクへの固定はネジ留め式を採用。25mm厚ファン換装用のネジも付属している。

「大手裏剣参」の付属品

ここで組み込みに必要な「大手裏剣参」の付属品を点検しておこう。パッケージ内でCPUクーラー本体の上に載せられたアクセサリボックス(茶箱)を開けると、複数の小袋に分かれてネジ類等が詰め込まれていた。Intel系・AMD系共に、現行プラットフォームを網羅するユニバーサル対応とあって、専用ネジが中心になっている。なお、ここではマニュアルの表記に合わせ、付属品の全てをご紹介しよう。

big3_25_1024x768 big3_19_1024x768

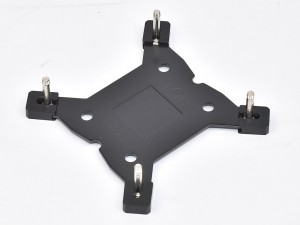

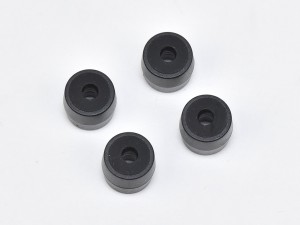

バックプレートキット(Intel) スペーサー(Intel/AMD)
big3_17_1024x768 big3_18_1024x768

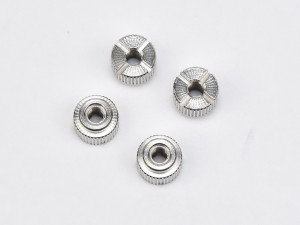

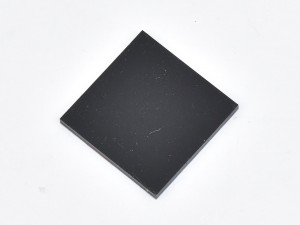

ナット(Intel) LGA775用ゴムスペーサー(Intel)
big3_16_1024x768 big3_22_1024x768

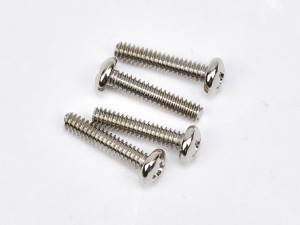

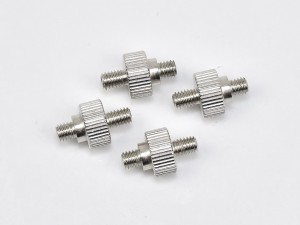

スタンドナット(Intel) AMD用ネジ(AMD)
big3_20_1024x768 big3_21_1024x768

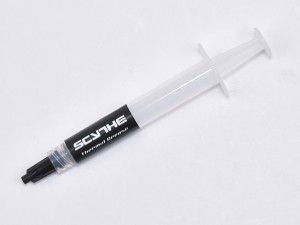

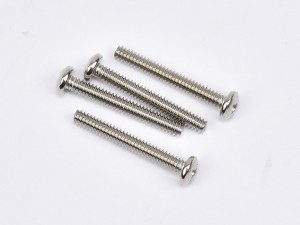

グリス 25mm厚ファン用ネジ
big3_23_1024x768 big3_24_1024x768

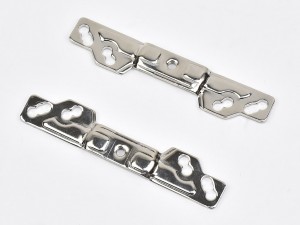

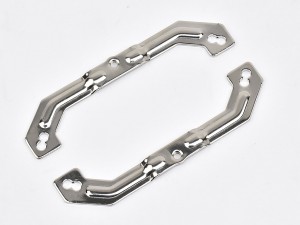

AMD用マウンティングプレート(AMD) マウンティングプレート(Intel)
