エルミタ的速攻撮って出しレビュー Vol.687

ASRockの最新機能を詰め込んだIntel Z390マザーボード「Z390 Taichi」検証

2018.10.09 更新

文:エルミタージュ秋葉原編集部 池西 樹

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
ASRock Intel Z390 マザーボード

腐食に強い「15μ Gold Contact」を採用するメモリスロット

メモリスロットはデュアルチャネル対応のDDR4×4本で、動作クロックは最高4,200MHz、メモリ容量は最大64GBまでの対応が正式に謳われている。またコンタクトピンには腐食に強い15μ厚の金メッキピン「15μ Gold Contact」を採用することで耐久性と安定性を高めている。

z390taichi_08_1024x768
メモリスロットはCPUソケット側からDDR4_A1/A2/B1/B2の並び。2枚で運用する際にはDDR4_A2/B2を使用する
z390taichi_48_1024x768 z390taichi_50_1024x768

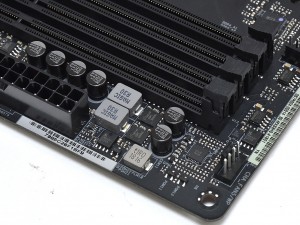

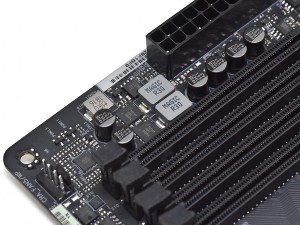

メモリ用電源回路のPWMコントローラはUPi「uP1674P」。また「ニチコン製12K Black Cap」や「Premium Alloy Choke」など高品質なコンポーネントを採用
z390taichi_101_1024x576 z390taichi_102_1024x576

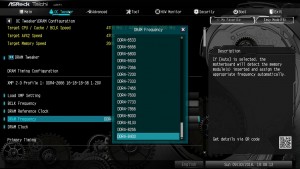

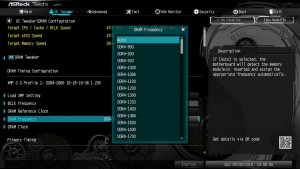

「インタラクティブUEFI」には800MHzから8,400MHzまでの幅広いメモリクロックが用意されていた

フルカバータイプの大型M.2ヒートシンクを搭載

ストレージインターフェイスは3スロットの「Ultra M.2」に加え、チップセット接続のSATA3.0(6Gbps)×6、ASMedia「ASM1061」によるSATA3.0(6Gbps)×2を搭載。「Ultra M.2」は、M.2 22110形状×2とM.2 2280形状×1で構成され、最下段のM.2 22110形状スロットには、M.2 SSD全体をカバーする大型のヒートシンクが標準装備されている。

z390taichi_07_1024x768
最下段の「Ultra M.2」スロットにはSSD全体をカバーする大型のヒートシンクを搭載
z390taichi_19_1024x768 z390taichi_18_1024x768

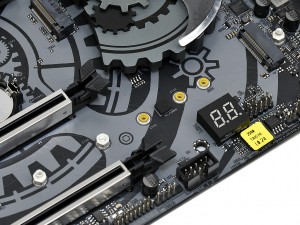

ヒートシンクの熱伝導シートには保護カバーが貼り付けられているので、剥がし忘れに注意 最下段の「Ultra M.2」スロットはM.2 22110フォームファクタまでの対応
z390taichi_05_1024x768 z390taichi_06_1024x768

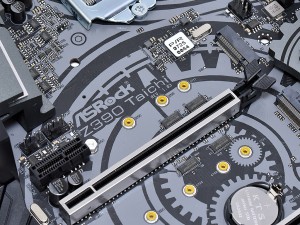

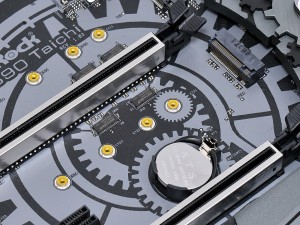

最上段の「Turbo M.2」はM.2 2280まで対応。CPUソケットの直下にあるため、トップフロークーラーを組み合わせれば冷却効果も期待できる 中段の「Turbo M.2」はM.2 22110まで対応。こちらのスロットを使う場合は別途ヒートシンクの導入を検討したい
z390taichi_09_1024x768

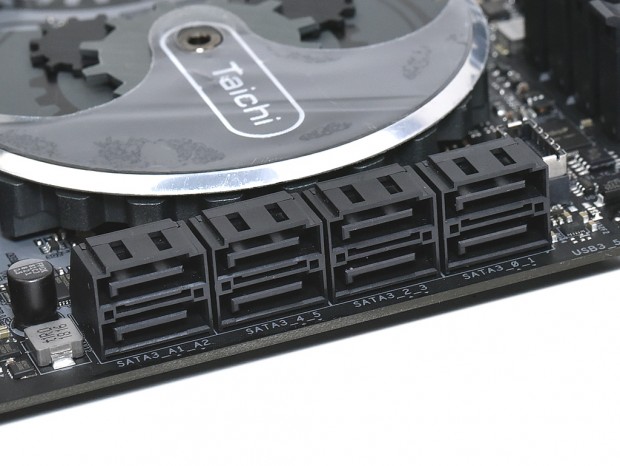

SATA3.0(6Gbps)は計8ポート。なお画像左端の2ポート(SATA3_A1/A2)はASMedia「ASM1061」に接続されている

堅牢な「PCIe Steel Slot」仕様のPCI-Express(x16)スロット

拡張スロットは、PCI-Express3.0(x16形状)×3、PCI-Express3.0(x1)×2の他、リアインターフェイス部にワイヤレスカード用M.2スロットを搭載。標準装備するワイヤレスカードは残念ながら「Intel Dual Band Wireless-AC 3168」のため最大転送速度は433Mbpsに制限されるが、CNVi対応カードを別途用意すれば最高1,733Mbpsの高速データ転送が可能になる。

z390taichi_17_1024x768

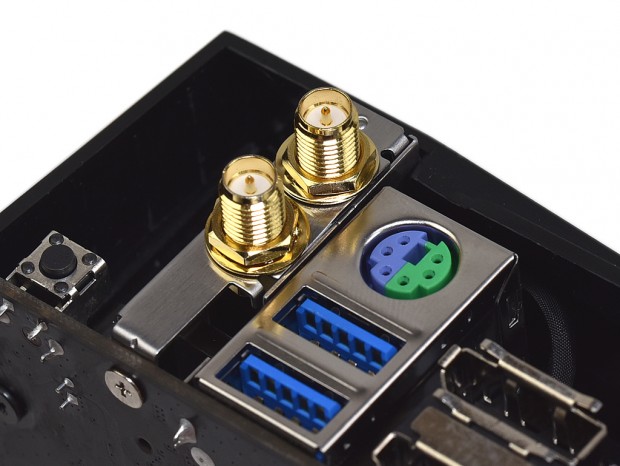

上位モデル「Z390 Taichi Ultimate」にはあらかじめCNVi対応の無線LANカードが搭載されている

また3本のx16形状スロットは大型のグラフィックスカードを安全に支えるようにメタルシールドで補強した「PCIe Steel Slot」を採用。マルチグラフィックスは3-Way AMD CrossFire X/2-Way NVIDIA SLIをサポートしており、ハイエンドゲーミングPCやワークステーションPCのベースとしても十分な性能を備えている。

z390taichi_04_1024x768
3本のPCI-Express3.0(x16形状)スロットはいずれも「PCIe Steel Slot」。またPCI-Express3.0(x1)スロットはエッジフリーのため帯域は不足するものの(x2)以上の拡張カードを搭載できる
次のページ
高音質サウンドを楽しめる「Purity Sound 4」
