エルミタ的速攻撮って出しレビュー Vol.683

際立つコスパの第2世代Ryzen向けMicroATXマザーボード、ASRock「B450M Pro4」

2018.09.10 更新

文:エルミタージュ秋葉原編集部 絵踏 一

  • rss
  • Twitter
  • Facebook
  • hatena
  • pocket
ASRock Ryzen マザーボード

USB3.1 Gen2ポートをデュアル実装したバックパネルインターフェイス

続いては、必要な装備がしっかり揃ったバックパネルインターフェイスを見ていこう。最大のトピックは、USB3.1 Gen2対応のType-AとType-Cポートをデュアル搭載している点。さらにUSBはUSB3.1 Gen1(Type-A)×4、USB2.0×2を備え、ネットワークはRealtek「RTL8111H」チップによるギガビットLANを搭載している。グラフィックス出力は、HDMI×1、DVI-D×1、D-Sub×1の3系統だ。

なお、USBやLAN、オーディオ端子は、電力サージからコンポーネントを保護する「ASRock Full Spike Protection」に対応している。

b450m pro4_07_1024x768
「B450M Pro4」をベースに組む小型マシンでの運用を想定するなら、十分すぎる構成のバックパネルインターフェイス。特にUSB3.1 Gen2ポートをType-A/Cの両方備えている点は頼もしい

基板上のコネクタやICチップをチェックする

それでは画像セッションの締めくくりとして、「B450M Pro4」の基板上に実装されたICチップやコネクタの類をまとめてチェックしておこう。

b450m pro4_52_1024x768
AMD SVI 2.0に対応するIntersil製デジタルPWMコントローラ「ISL95712」
b450m pro4_24_1024x768 b450m pro4_19_1024x768

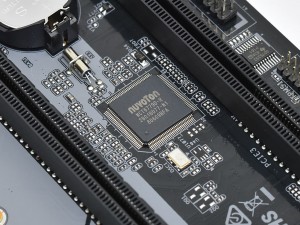

I/OコントローラNuvoton「NCT6779D-R」 PCI-Express3.0対応のシグナルスイッチTexas Instruments「HD3SS3415」
b450m pro4_22_1024x768 b450m pro4_41_1024x768

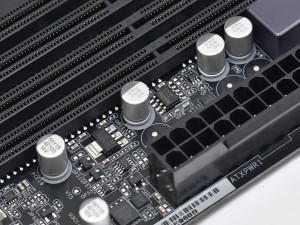

電圧レギュレータNuvoton「3101S」。周辺には高耐久な固体コンデンサが実装されている
b450m pro4_28_1024x768

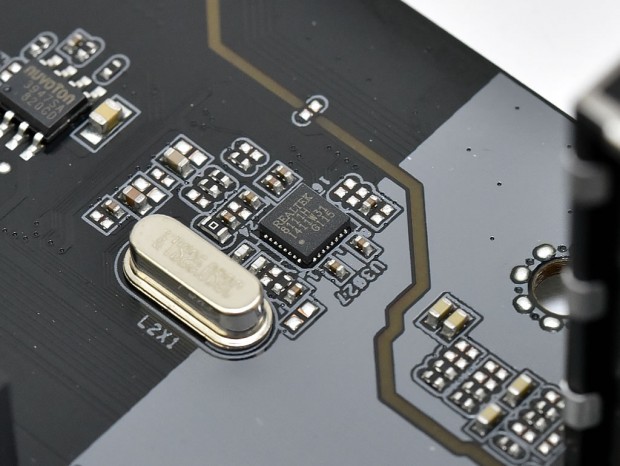

ネットワークコントローラRealtek「RTL8111H」
b450m pro4_54_1024x768 b450m pro4_31_1024x768

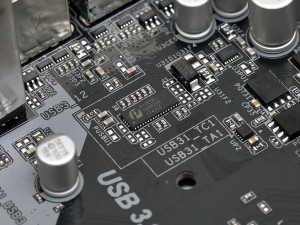

USB3.1 Gen.2対応リドライバPericom 「PI3EQX」 RS-232ドライバ・ レシーバーTexas Instruments「GD75232」

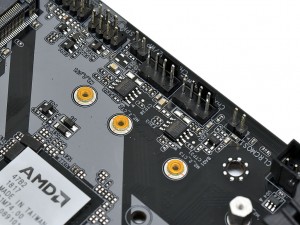

b450m pro4_53_1024x768 b450m pro4_18_1024x768

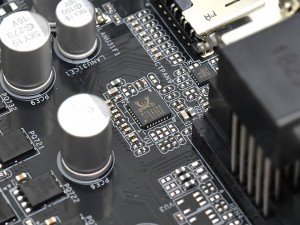

D-Sub出力用のアナログ変換チップRealtek「RTD2168」 PWM/DC制御に両対応する、Nuvoton製ファンドライバ「3947SA」

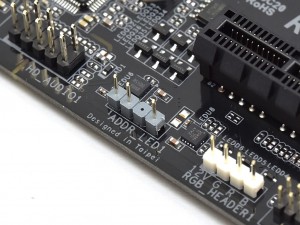

b450m pro4_34_1024x768 b450m pro4_32_1024x768

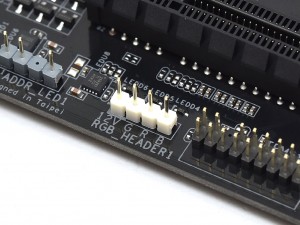

アドレサブル対応のデジタルRGB LEDピンヘッダ 12Vの標準RGB LEDピンヘッダ

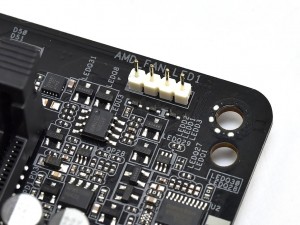

b450m pro4_33_1024x768 メモリスロット脇には、CPUクーラー用のLEDピンヘッダを搭載

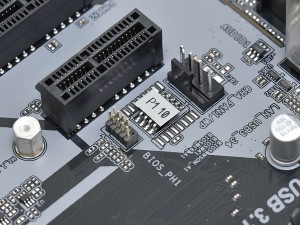

b450m pro4_35_1024x768 b450m pro4_39_1024x768
最大1A(12W)に対応したCPUクーラー用のファンコネクタ 最大2A(24W)までの水冷ポンプにも対応するファンコネクタ。すぐ隣にはBIOSチップが実装されている
