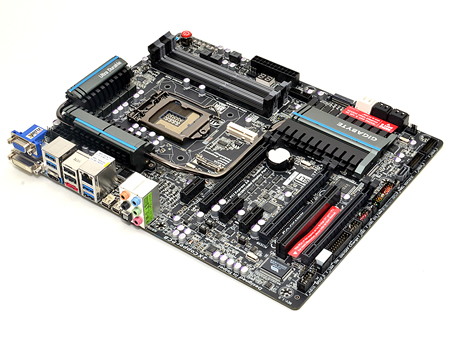

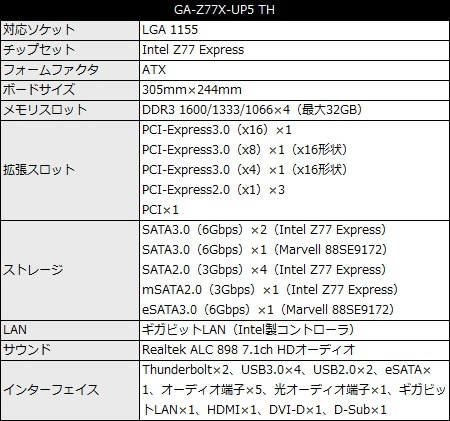

｜「Ultra Durable 5」準拠のハイエンドモデル「GA-Z77X-UP5 TH」
「GA-Z77X-UP5 TH」は「UP5」の型番からも分かる通り、「Ultra Durable 5」に準拠したハイエンドモデル。デュアルThunderbolt以外にも、計10ポートにおよぶUSB3.0ポートや4ポートのSATA3.0（6Gbps）など充実したインターフェイスを実装する。さらにネットワーク機能は、Bluetooth 4.0/Wi-Fi拡張カード「GC-WB300D」による無線ネットワークや、信頼性に優れるIntel製ギガビットLANを搭載するなど、まさにハイエンドらしい拡張性と信頼性を兼ね備えている。
また「Ultra Durable 5」で向上されたオーバークロック耐性を最大限に引き出すため、基板上にはクイックボタン、UEFIスイッチ、オンボード電圧測定モジュール、DEBUG LEDを搭載し、UEFIにも多彩なチューニング設定が用意される。そして先日、GIGABYTE国内正規代理店のCFD販売株式会社（本社 ：愛知県名古屋市）より発表された”オーバークロック破損でも1年間の無償修理”とする「Over Clock Repair Warranty」にも対応し、まさにオーバークロックに最適化されたマザーボートといえる。
 |
|
 |
 |
| 「Ultra Durable 5」と「IR3550 PowIRstage」を全面に打ち出したパッケージ。裏面には搭載機能の詳細がビッシリと記載されている |
|
 |
| Bluetooth 4.0/Wi-Fi拡張カード「GC-WB300D」やフロントUSB3.0ブラケットなどハイエンドらしく付属品も豊富 |
|
|
｜ブロックダイアグラムから読み解く「GA-Z77X-UP5 TH」
続いてマザーボードのブロックダイアグラムから「GA-Z77X-UP5 TH」の構成を確認してみよう。2ポートのThunderboltはIntel Z77 ExpressのPCI-Express（x4）に接続され、DVI-Dとの排他仕様。また拡張スロットを確認すると、PCI-Express3.0（x16形状）はすべてCPUから、PCI-Express2.0（x1）はPLXスイッチチップを使ってPCI-Express（x1）から分岐されている事が読み取れる。そしてマザーボードのUSB3.0ポートのうち2ポート分は、VIAのUSB3.0ハブを使ってそれぞれ4ポートに拡張され、計10ポート分用意されている。
 |

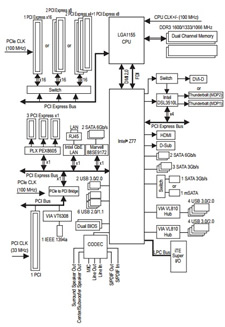

| 「GA-Z77X-UP5 TH」のブロックダイアグラム |
|
|
｜「IR3550 PowIRstage」と60A対応の大容量チョークコイルを実装したCPUソケット周り
さて少々前置きが長くなったが、ここからは画像を使って「GA-Z77X-UP5 TH」を詳細に確認していくことにしよう。まずはCPUソケット周りだが、電源部はMOSFETにIR製「IR3550 PowIRstage」を搭載したデジタル8フェーズ仕様。さらにフェライトコアチョークも60Aの大容量モデルが採用され、極冷のような大幅に電圧を上げた状態でのオーバークロックでも安定した電源供給を可能にしている。
 |

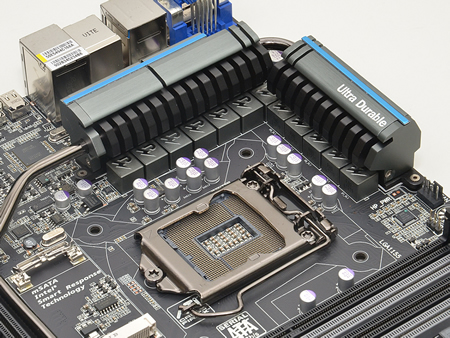

| CPUソケットはLGA1155。ソケットを取り囲むように稲妻とPの文字をあしらったフェライトコアチョークが整然と並ぶ |
|
 |
 |
| ハイエンドモデルらしい、ワンポイントのブルーラインが特徴的なMOSFET冷却用ヒートシンク。中心にはヒートパイプが貫通し、CPUクーラーの風でMOSFETを冷却する |
|
 |
 |
| ヒートシンクを取り外したところ。「IR3550 PowIRstage」は合計10個搭載されていた |
|
 |
 |
| ヒートシンク部裏面にはVRM抵抗を保護する金属板を装着。このタイプの抵抗はちょっとした衝撃で欠落するため、なかなか嬉しい配慮 |
|
|
|
