｜メモリスロットとピンヘッダ部チェック

　「GA-Z68X-UD3P-B3」はエントリーモデルながらUSB 2.0に加えてUSB 3.0やIEEE1394など内部ピンヘッダも多く用意されている。一方でマザーボード上にリセットスイッチや電源スイッチなどは用意されていないためバラックでの動作チェック時には別途スイッチが必要だ。

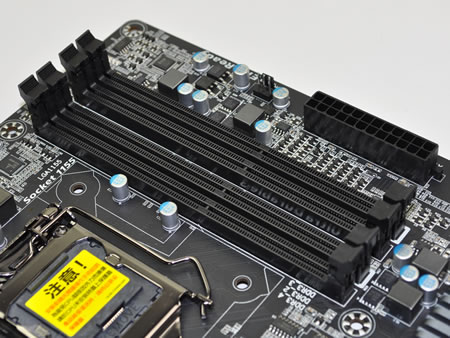

ブラックカラーで統一された4本のDDR3 DIMMスロット。こちらはユーザビリティを考えるとChannelごとに色分けして欲しいところ

右からフロントパネル用ピンヘッダ、TPMピンヘッダ、USB 3.0用ピンヘッダ

USB 2.0用のピンヘッダは3つ用意されているため計6ポートが追加可能

それ以外にCOMピンヘッダ、IEEE1394ピンヘッダ、フロントオーディオ用のピンヘッダもそれぞれ用意されている

GIGABYTEおなじみの色分けされたフロントパネル用ピンヘッダ

｜USB 3.0やSATA 3.0など最新のインタフェースを搭載するバックパネル部

　「GA-Z68X-UD3P-B3」ではEtronTech製チップによるUSB 3.0ポート、Z68とMarvell製88SE9172によるSATA 3.0ポートなど最新インタフェースを多数搭載している。

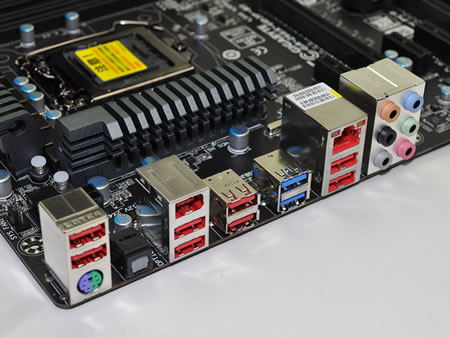

バックパネル部の構成はGigabitLAN×1、サウンドポート、USB3.0ポート×2、USB2.0ポート×8、IEEE1394×1、PS2ポート×1。USB 2.0ポートはON/OFF Chargeに対応するためPCの電源を切ったあともUSB充電が可能

基板上にはバックパネルのポートについてシルク印刷が施されている

内部SerialATAポートの構成はZ68のSATA 2.0ポート×4（ブラックポート）、Z68のSATA 3.0ポート×2（ホワイトポート）、Marvell製88SE9172のSATA 3.0ポート×2（グレーポート）

こちらはバックパネルのUSB 3.0ポート用コントローラチップEtronTech製「Etron EJ168」

｜Cross Fire XやSLIに対応
｜ブリッジチップによりPCIスロットも搭載

　「GA-Z68X-UD3P-B3」のPCI-Express（x16）は2スロットあり、AMD CrossFire XやNVIDIA SLIといったマルチグラフィック機能に対応。さらに、チップセットレベルではサポートされていないPCIスロットもITE製のブリッジチップにより2スロット搭載されている。

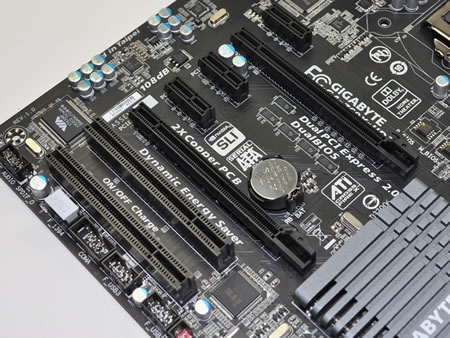

拡張スロットはPCI-Express（x16）×2、PCI-Express（x1）×3、PCI（32bit）×2という構成。コンシューマ向けのIntel 6シリーズではPCIスロットはサポートされていないがITE製ブリッジチップにより実現

マルチグラフィック機能はAMD CrossFireXとNVIDIA SLIの両方に対応する

<次のページを読む>

チップセット
Intel Z68 Express
対応ソケット
LGA1155
メモリスロット
4ｘDDR3 2133（OC）/1866（OC）
/1600（OC）/1333/1066
拡張スロット
PCI-Express2.0（x16）×2
/PCI-Express（x1）×3/PCI×2
内部ポート
SATA3（6Gbps）ポート×2
/SATA2（3Gbps）ポート×4
/SATA3（6Gbps）ポート×2
（Marvell88SE9172）
バックパネル
GigabitLAN ×1（Realtek RTL8111E）
/7.1ch HD Audio Codec
（Realtek ALC889）
/USB3.0ポート×2/USB2.0ポート×8
/IEEE1394×1/PS2ポート×1
