エルミタ的速攻撮って出しレビュー Vol.91
「GA-A75M-UD2H」+「A8-3850」で
グラフィックス性能の限界に挑戦してみる
2011年8月10日 18:02
TEXT:GDM編集部 池西 樹

 2011年6月30日にAMDより発表されたデスクトップ版Fusion APU「AMD A」シリーズは一世代前のミドルレンジGPU「Radeon HD 5600」に相当するGPUコアを搭載することで、これまでのオンボードグラフィックスの常識を覆す性能を誇るAPU(CPU+GPU)だ。その性能を活かし、コンパクトかつ高性能なPCを組んでみようと考えているユーザーも多いだろう。
 そこで今回はGIGABYTE TECHNOLOGY(本社:台湾)の日本法人、日本ギガバイト株式会社(本社:東京都千代田区)の協力により、MicroATXマザーボード「GA-A75M-UD2H」を借り、「AMD A」シリーズのグラフィックス性能を最大限に引き出すためのメモリ設定やオーバークロック方法を確認していくことにしよう。


「AMD A」シリーズ向けチップセット「AMD A75/A55」

 マザーボードの説明に入る前に、「AMD Aシリーズ」が採用するSocket FM1対応チップセットについて説明しておこう。
 Fusion APUでは、ノースブリッジの機能がAPU内に統合されているため、チップセットには主にサウスブリッジの機能を持つFusion Controller Hub(以下FCH)を組み合わせて使用する。現在、デスクトップ向けの「AMD A」シリーズに対応するFCHは、上位版の「AMD A75」と廉価版の「AMD A55」の2種類が用意されている。
 上位版の「AMD A75」はSocket FM1への対応以外にも、チップセットとしては初めてUSB3.0を標準でサポートしているのが大きな特徴だ。もちろんこれまでのAMDチップセットと同様、SATA3.0にも対応しているため、チップセットの機能だけで最新のインターフェイスが使用できる。一方、「AMD A55」ではUSB3.0とSATA3.0のサポートを省くことで低価格を実現しているが、「AMD A75」採用マザーが6,000円台から入手可能とかなり安価なこともあり、本稿執筆時点では採用したマザーボードは登場していない。チップセットのスペックを以下(表1)にまとめておく。

■表1「チップセットスペック」

AMD A75
AMD A55
対応Socket
Socket FM1
Socket FM1
USB3.0
4
---
USB2.0
10
14
USB1.0
2
2
SATA3.0
6
---
SATA2.0
---
6
RAID対応
0/1/10
0/1/10
TDP
7.8W
7.5W
PCI-Express
PCI-Express(x4)×1
PCI-Express(x4)×1



MicroATXマザーボードの上位モデル「GA-A75M-UD2H」

 GIGABYTEの「AMD A75」採用マザーボードにはATXサイズ2モデル、MicroATXサイズ2モデルの計4モデルが用意されているが、今回チェックする「GA-A75M-UD2H」は、MicroATXサイズの上位に当たるモデルだ。基板は同社おなじみの「Ultra Durable 3」に対応し、低発熱なRDS(on) MOSFETや長寿命の日本製固体コンデンサを採用するなど品質にこだわった作りとなっている。
 電源フェーズは4(CPU)+1(メモリ)の計5フェーズ。拡張スロットはPCI-Express(x16)×2、PCI-Express(x1)×1、PCI×1という構成で、CrossFire Xにも対応。また、MicroATXマザーボードとしては豊富なオーバークロック設定が用意されているのも特徴のひとつだ。

[リリース] GIGABYTE、Socket FM1 AMD Aシリーズ対応チップセット「AMD A75」搭載マザーボード4モデル発売(2011/6/27)
http://www.gdm.or.jp/pressrelease/201106/27_01.html

GA-A75M-UD2H

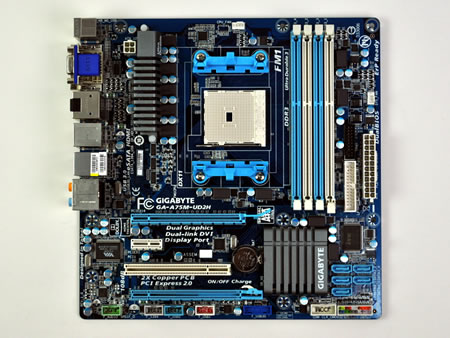

チップセットに「AMD A75」を採用したソケットFM1対応マザーボード「GA-A75M-UD2H」
GA-A75M-UD2H GA-A75M-UD2H
MicroATXマザーボードのためパッケージはコンパクトサイズ。対応機能だけでなく、オーバークロック時の3DMark Vantageスコア「P5600+」が記載されている
付属品一式。マルチランゲージのインストールガイド、日本語のユーザーガイド、ドライバCD、バックパネル、SATAケーブル×4が付属する
GA-A75M-UD2H

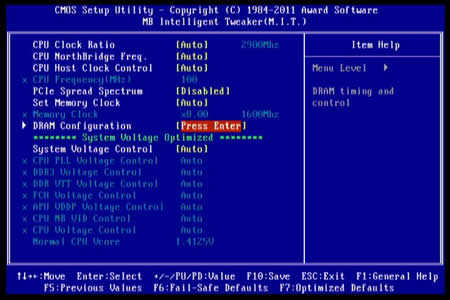

「GA-A75M-UD2H」はMicroATXサイズのマザーボードながら各種クロック、電圧、メモリ対比など詳細なオーバークロック設定が可能
GA-A75M-UD2H

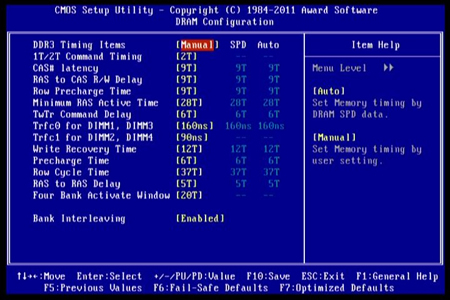

メモリタイミングも細かく設定できるため、メモリ対比を変更して安定しない場合は見直してみるといいだろう

「GA-A75M-UD2H」基本スペック
チップセット AMD A75
フォームファクタ MicroATX
対応ソケット AMD Socket FM1
メモリスロット DDR3 2400(OC)/1866/1600/1333/1066MHz×4
拡張スロット PCI-Express2.0(x16)×2/PCI-Express(x1)×1/PCI×1
マルチグラフィックス AMD CrossFireX対応
LAN ギガビットLAN(Realtek RTL8111E)×1
オーディオ 7.1ch HD Audio(Realtek ALC889)
内部ポート SATA3.0(6Gbps)×5
バックパネル D-Sub×1、DVI-D×1、HDMI×1、DisplayPort×1
USB3.0×2、USB2.0ポート×4
PS2ポート×1、IEEE1394×1、eSATA3×1
6穴オーディオジャック
市場想定売価税込 12,000円前後

toppage 次のページ



GIGABYTE
GA-A75M-UD2H
対応フォームファクタ
MicroATX
チップセット
AMD A75
対応ソケット
AMD Socket FM1
メモリスロット
DDR3 1866/1600/1333/1066MHz×4
拡張スロット
PCI-Express2.0(x16)×2
PCI-Express(x1)×1/PCI×1
マルチグラフィックス
AMD CrossFireX対応
LAN
ギガビットLAN(Realtek RTL8111E)×1
オーディオ
7.1ch HD Audio(Realtek ALC889
内部ポート
SATA3.0(6Gbps)×5
バックパネル
D-Sub×1、DVI-D×1、HDMI×1
DisplayPort×1
USB3.0×2、USB2.0ポート×4
PS2ポート×1、IEEE1394×1、eSATA3×1
6穴オーディオジャック
発売日
2011年6月27日
市場想定売価
税込12,000円
