｜「Z77 Extreme4」を画像でチェック（その1）

　「Z77 Extreme4」のスペックを確認したところで、ここからは画像中心に細部をチェックしていこう。


■CPUソケット周り
CPUソケットはLGA1155。MOSFETには冷却用のヒートシンクが搭載されている

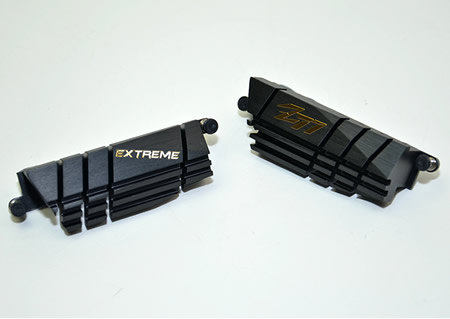

MOSFETに搭載されているヒートシンク。スリットを入れ複雑な形状とすることで表面積を確保し、冷却性能を向上させている
ヒートシンクを取り外したところ。「Z77 Extreme4」ではCPU 8フェーズ、メモリ4フェーズの合計12フェーズ構成
1フェーズごとに1基のフェライトチョークと2基のMOSFETが搭載されている
MOSFET冷却用ヒートシンクはそれぞれ2本のプッシュピンで固定されていた


■メモリスロット部
デュアルチャネルに対応した4基のメモリスロット。CPU側からDDR3-A1/DDR3-A2/DDR3-B1/DDR3-B2という構成。2本のメモリで運用する場合は、DDR3-A1/DDR3-B1またはDDR3-A2/DDR3-B2の組み合わせで使用する
<次のページを読む>
