｜「Fatal1ty Z77 Professional-M」を画像でチェックする

　「Fatal1ty Z77 Professional-M」のスペックを確認したところで、ここからは画像にて細部をチェックしていくことにしよう。


■CPUソケット周りをチェック
CPUソケットはLGA1155。MOSFET部にはヒートパイプを搭載した大型の冷却用ヒートシンクを搭載
”FATAL1TY”ロゴがデザインされたヒートシンク。スリットを入れることで表面積を稼ぎ冷却性能を向上させている
CPUを取り囲むように、ゴールドカラーのコンデンサを12基配置

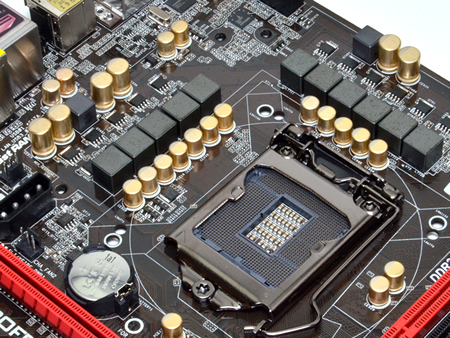

ヒートシンクを取り外したところ。「Fatal1ty Z77 Professional-M」の電源は、CPU 8フェーズ、メモリ3フェーズの計11フェーズ構成
1フェーズに1基のフェライトチョークと2基のMOSFETが組み合わされている
MOSFET冷却用ヒートシンクは、2本ずつ計4本のネジで固定。接触部には熱伝導シートが貼り付けられていた


■メモリスロットをチェック

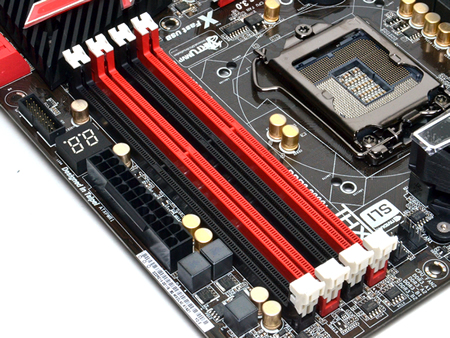

ブラックとレッドに色分けされた4基のメモリスロット。PCI-Express側はグラフィックスカードに干渉しないようラッチレス構造。なお2枚のメモリで運用する場合はレッド×2、もしくはブラック×2を使用する



■拡張スロットをチェック

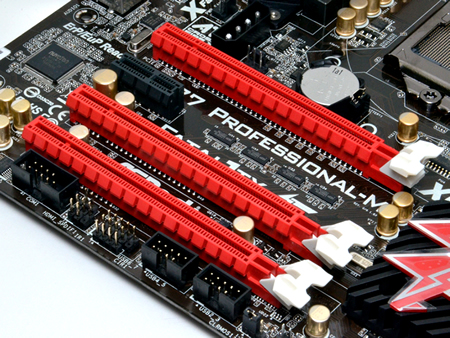

拡張スロットは最上段のPCI-Express3.0（x16）×1、2段目のPCI-Express3.0（x8）×1（x16形状）、最下段のPCI-Express2.0（x4）×1（x16形状）に加えてPCI-Express2.0（x1）を1基搭載。なおSLIやCrossFireXによるマルチグラフィックス環境を構築する場合は、PCI-Express3.0（x16）とPCI-Express3.0（x8）（x16形状）を使用する
最上段のPCI-Express3.0（x16）とメモリスロットのクリアランスはギリギリのため、グラフィックスカードによっては干渉する可能性がある


■SATAポートをチェックする
内蔵SATAポートは、SATA3.0（6Gbps）×4（レッド）、SATA2.0（3Gbps）×4（ブラック）の8ポート構成
バックパネルのeSATA3.0（6Gbps）と内蔵SATA3.0（6Gbps）の1ポートは排他使用
