title

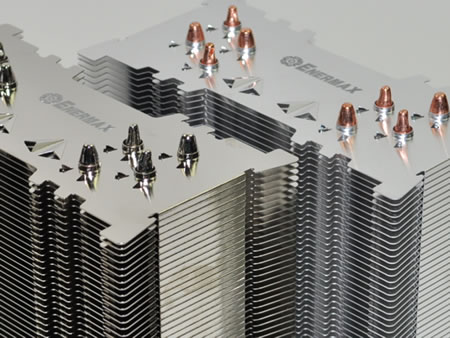

Air path creating high VEF (Vacuum Effect)とは?

 特許技術ではないものの、「Air path creating high VEF(Vacuum Effect)」なるギミックも用意されている。これは52枚の放熱フィン末端をフラップ形状(VEF)にデザインし、角度を付けることで外気を取り込む量と最適な気流を作りあげる。

ETS-T40
ETS-T40シリーズ ETS-T40シリーズ
放熱フィン末端に角度を付けた「Air path creating high VEF (Vacuum Effect)」

 このように、「ETS-T40シリーズ」は2つの特許技術と1つのギミックにより、TDP200Wサポートモデルに仕上げられている。
 さらにENERMAXでは、国立台湾科学技術大学の風機実験室に「ETS-T40-TB」を持ち込み、熱抵抗テストにおいて1Wあたり0.09℃/Wの数値を実証させている。熱抵抗値は数値が低いほど熱伝導率が高く、放熱効果が良くなるとされているが、極めて良好な結果と言えるだろう。なおこの結果はWeb上で公開されており、ENERMAXが「ETS-T40シリーズ」に賭ける意気込みと製品に対する自信を垣間見ることができるエピソードだ。

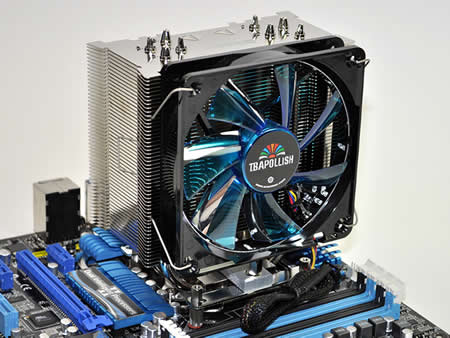

デュアルファンモードでTDP200Wオーバーにも対応

ETS-T40シリーズ
 「ETS-T40シリーズ」はデフォルトで120mmファンシングル搭載だが、付属のクリップ「Solid metal springs」と防振用ゴム「Anti-vibration rubbers」を使う事で、排気スピードが大幅に向上するデュアルファン仕様にできる。デフォルトではTDP200W対応だが、それ以上を狙うなら手軽なアップグレードとして是非試してみて欲しい。


「ETS-T40シリーズ」付属品全チェック

 「ETS-T40シリーズ」は、比較的部品点数が抑えられており、ジッパー袋1つに全てが収められている。ユニバーサルソケット対応モデルながら、ブラケットのみIntel系とAMD系の専用部品が用意され、その他は共通部品でマザーボードへ装着ができるように設計されている。

ETS-T40シリーズ ETS-T40シリーズ
左はIntel用、右はAMD用のブラケット。各々2枚のプレートで1組となっている。わざわざ2枚組にせず円形にする事もできるはずだが、その場合打ち抜かれた円の中心部が無駄になってしまう。1枚板から多くのパーツを取るための工夫が見て取れる
ETS-T40シリーズ ETS-T40シリーズ
プレッシャーマウント。ヒートシンクベース部とCPUコアを密着固定させるために使用する。ネジでテンションをかけるため、分厚い金属製となっている
ユニバーサル・バックプレート。対応するIntel/AMD各ソケットに対し、これ1枚で全てをまかなう
ETS-T40シリーズ ETS-T40シリーズ
バックプレート固定用ネジ。いわゆるスタンドオフで、リテンション台座の支柱の役割を果たす
左上がブラケット固定用ナット、右上がプレッシャーマウントプレート用ナット、さらに絶縁用プラスチックワッシャー、増設ファン用振動防止用ゴム(Anti-vibration rubbers)
ETS-T40シリーズ ETS-T40シリーズ
ENERMAXのラベルが付けられたサーマルグリスはDow Corning製「TC-5121」
CPUクーラーを固定するために使用するレンチ。あると便利
ETS-T40シリーズ ETS-T40シリーズ
120mmファン増設時に使用するファンブラケット
日本語付きマルチランゲージマニュアル。搭載に難解な手順は無いものの、少々そっけない印象


マザーボードへの装着手順

 付属品チェックの後は、マザーボードへ実際に装着し、その手順を確認しておこう。製品にはレンチが付属されているため、別途工具を準備する必要なく組み込む事ができる。

ETS-T40シリーズ ETS-T40シリーズ
ユニバーサル・バックプレートをマザーボードに合わせる。Intel系はソケット毎に3つの穴が用意されているので、事前に確認しておこう。なお画像右はリテンションの組込イメージ
ETS-T40シリーズ ETS-T40シリーズ
バックプレート固定ネジでユニバーサル・バックプレートを固定。間にプラスチックワッシャーを挟む
次にIntel用ブラケットを載せる
ETS-T40シリーズ ETS-T40シリーズ
Intel用ブラケットをナットで固定
CPUクーラー本体をCPUに載せる。もちろんグリスを忘れずに
ETS-T40シリーズ ETS-T40シリーズ
プレッシャーマウントをCPUクーラー受熱ベース部の穴にあわせ、最後にネジで固定。締め付けには付属のレンチを使用するが、プラスネジの穴も用意されており、作業的には有利。なおこの作業までは事前にファンを外しておく必要がある
ETS-T40シリーズ
ファンを装着すれば完成。作業的に難解な箇所は無い。ただしバックプレートをマザーボードに固定する工程で、少し手こずるかもしれない。これは単純にバックプレートとネジのかみ合わせによるもので、1箇所のネジが決まってしまえば、残り3箇所は容易に締め付ける事ができるだろう

toppage
前のページ 次のページ



logo
ETS-T40-TB
型番
ETS-T40シリーズ
サイズ
L139 ×W93×H160mm(全体寸法)
L139 ×W70×H160mm(ヒートシンク寸法)
120 ×120×H25mm(付属ファン)
重量
250g
ヒートパイプ
φ6mm×4本
放熱フィン
アルミニウム製
ファン
回転数:
800〜1800rpm(PWM)
騒音値:
10〜21dBA
風量:
37.5〜86.70CFM
コネクタ:
4pin
ベアリング:
Twister Bearing
対応ソケット
Intel LGA1366/1156/1155/775
AMD Socket FM1/AM3+/AM3/AM2+/AM2
発売日
2011年7月23日
市場想定売価
EST-T40-TB 税込4,280円前後
製品情報
ETS-T40-TA 税込4,980円前後
製品情報
ETS-T40-VD 税込4,980円前後
製品情報
